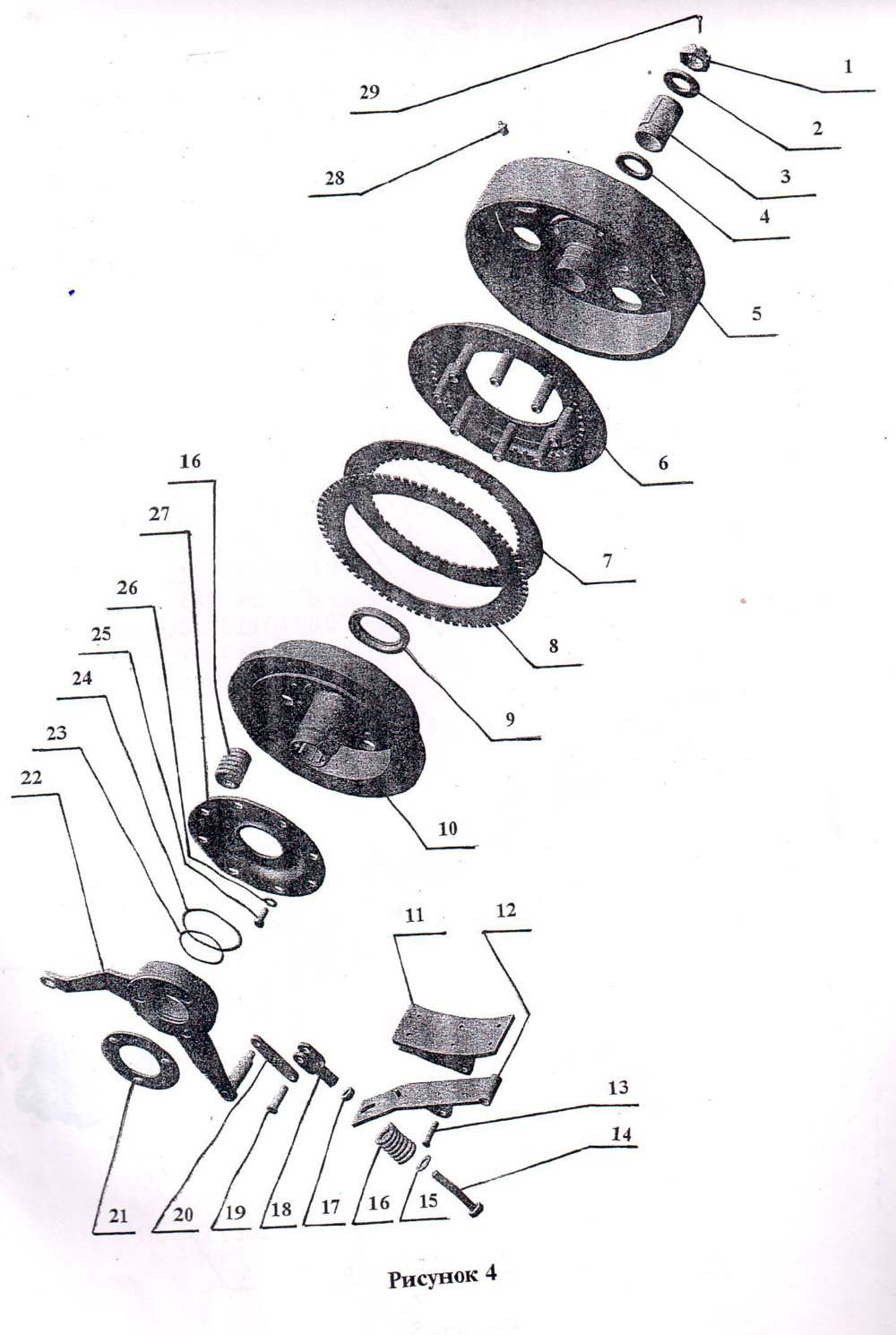

Фрикцион



№ рис. Наименование Обозначение Фото
1 Гайка специальная 66-02.01.031
2 Шайба БКМ-515.30.10.1201-01

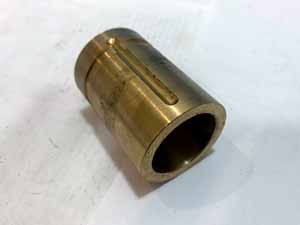

3 Втулка 66-02.02.702 Втулка
X Втулка
4 Шайба БКМ-515.30.10.1201
5 Барабан ведомый 66-02.02.703-1
6 Нажимной диск БКГМ-072-02
7 Ведущий диск БКГМ-072-00-2А
8 Ведомый диск БКГМ-072-00-3А
9 Манжета 2.2-51х76-4 ГОСТ 8752-79
10 Барабан ведущий 66-02.02.710
11 Колодка тормозная БМ-205.02.02.400
12 Рычаг БМ-205.02.02.300
13 Ось 6-8в12х70.35.2.30 … 35Ц12хр ГОСТ 9650-80
14 Болт БМ-205.02.02.014
15 Шайба 12.02.Ст3.016 ГОСТ 11371-78
16 Пружина БКГМ-072-00-4
17 Гайка М10-7Н.6.016 ГОСТ 5915-70
18 Вилка БКГМ-124-08А
19 Ось 6-10в12х30.35.2.30 … 35Ц12хр ГОСТ 9650-80
20 Серьга БМ-205.02.02.012
21 Сепаратор 66-02.02.730

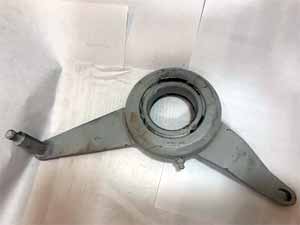

22 Отводка фрикциона БМ-205.02.02.210А Отводка фрикциона
X Отводка фрикциона
23 Шайба регулировочная 66-02.02.704
24 Чистильщик У 053.880.004
25 Болт 3М8х20.56.016 ГОСТ 7796-70
26 Шайба 8.02.Ст3.016 ГОСТ 11371-78
27 Диск отжимной 66-02.02.705
28 Масленка БМ-302Б.02.02.290
29 Шплинт 4х40.016 ГОСТ 397-79
