Коробка отбора мощности



№ рис. Наименование Обозначение Фото
1 Гайка специальная 66-02.01.031
2 Шайба 66-02.01,035
3 Фланец 66-02.01,028
4 Втулка 66-02.01,030А
5 Шайба БГМ-0200-0908
6 Кольцо БМ-302Б.02.01.001
7 Кольцо распорное 66-02.01.033
8 Фланец 66-02.01.027
9 Гайка сальника БКГМ-070-00-50
10 Кольцо войлочное БКГМ-070-00-52
11 Шайба 66-02.01.013
12 Шайба БКГМ-070-00-53
13 Вилка 66-02.02.064А
14 Винт стопорный БКГМ-080-00-22
15 Шток включения вилки БМ-302Б.02.05.004
16 Шарик 10,319-60+100 ГОСТ 3722-81
17 Пружина 66-02.02.406
18 Корпус фиксатора 66-02.02.405
19 Корпус коробки отбора мощности БМ-302Б.02.05.001
20 Прокладка БМ-302Б.02.05.006
21 Крышка смотрового люка БМ-302Б.02.05.005
22 Болт 4М8х20.56.016 ГОСТ 7796-70
23 Шайба 8 65Г 05 ГОСТ 6402-70
24 Подшипник 406 ГОСТ 8338-75

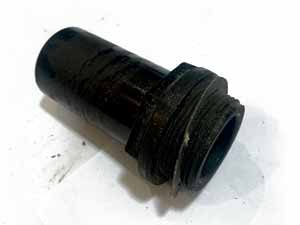

25 Колпачок 66-02.01.015 Колпачок
X Колпачок
26 Кольцо распорное 66-02.01.007
27 Кольцо В90 ГОСТ 13941-68
28 Ось паразитной шестерни БМ-302Б.02.05.003
29 Шайба 66-02.01.023
30 Гайка 66-02.01.026
31 Кольцо 020-025-30-2-2 ГОСТ 9833-73
32 Болт М10х20.56.016 ГОСТ 7798-70
33 Крышка 66-02.01.022
34 Прокладка 66-02.01.009
35 Болт 3М8х20.56.016 ГОСТ 7796-70
36 Шайба упорная 45 У 02.001
37 Кольцо 024-030-36-2-2 ГОСТ 9833-73
38 Подшипник 407 ГОСТ 8338-75
39 Прокладка колпачка 66-02.01.016
40 Вал 66-02.01.018Б

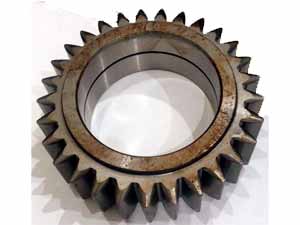

41 Шестерня паразитная 66-02.01.021А Шестерня паразитная
X Шестерня паразитная
42 Пробка КГ1/2" 35.016 ТУ 23.1.506.-91

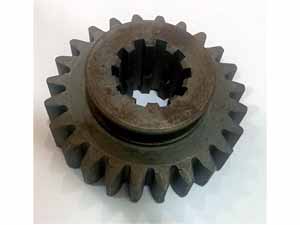

43 Шестерня ведомая БМ-302Б.02.02.002 Шестерня ведомая
X Шестерня ведомая
44 Кольцо В-80 ГОСТ 13941-68
45 Подшипник 307 ГОСТ 8338-75
46 Прокладка БКГМ-080-00-31
47 Крышка подшипника 66-02.01.019
48 Болт 4М10х25.56.016 ГОСТ 7796-70
49 Шайба 10 65 Г 05 ГОСТ 6402-70
50 Манжета 2.2-51х76-4 ГОСТ 8752-79
51 Втулка БГМ-0200-0910
52 Штифт 66-02.01.029
53 Шплинт 2,5х25.016 ГОСТ 397-79
54 Шплинт 2,5х40.016 ГОСТ 397-79
