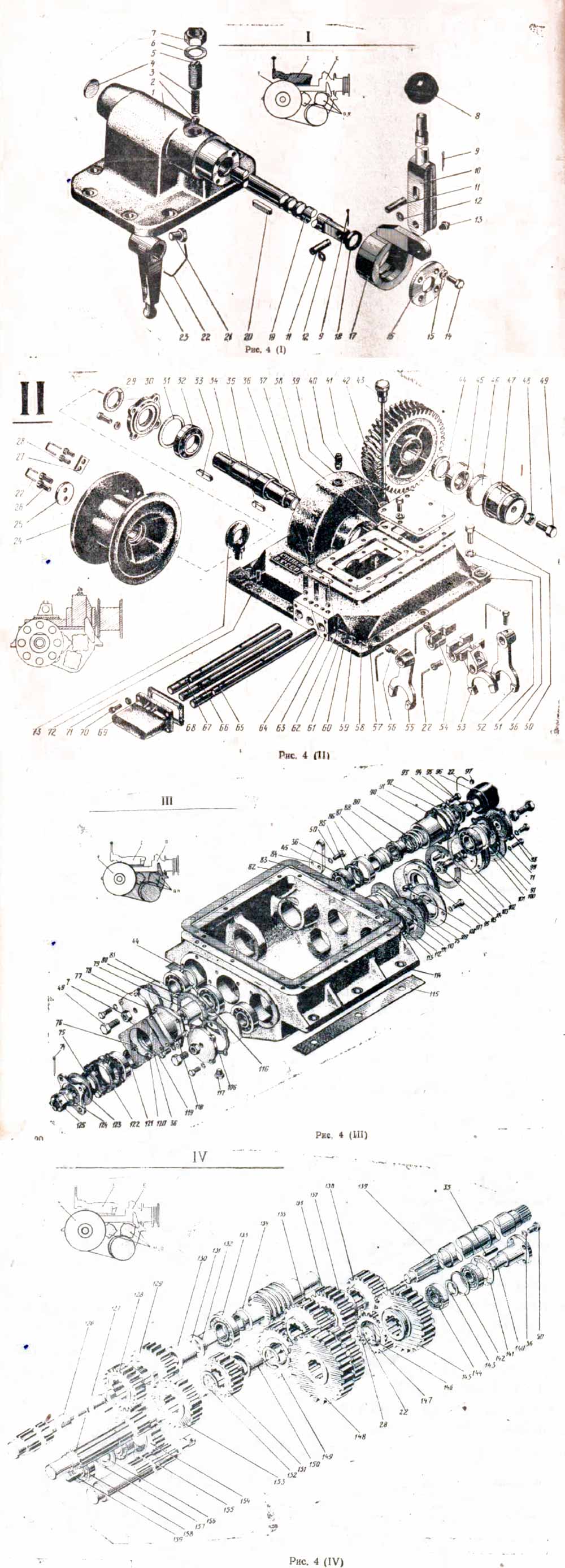

№ рис. |
Наименование |
Обозначение |
Фото |
1 |
Корпус |
06-02.02.402 |
|
2 |
Шарик 10,319-60+/-100 |
ГОСТ 3722-81 |
|
3 |
Пружина |
66-02.02.406 |
|
4 |
Заглушка 26-08кп.Ц6хр |
ГОСТ 3111-81 |
|
5 |
Корпус фиксатора |
66-02.02.405 |
|
6 |
Прокладка |
66-02.02.407 |
|
7 |
Гайка М16х1,5-7Н.6.016 |
ГОСТ 5916-70 |
|
8 |
Ручка П40 |
МН 6-64 |
|
9 |
Шплинт 2х25.016 |
ГОСТ 397-79 |
|
10 |
Рычаг переключения |
66-02.02.410 |
|
11 |
Ось 6-10в 12х30.35.2.32…37Ц6хр |
ГОСТ 9650-80 |
|
12 |
Шайба 10.02.ст3.016 |
ГОСТ 11371-78 |
|
13 |
Масленка 1.2Ц6 |
ГОСТ 19853-74 |
|
14 |
Болт М6х16.56.016 |
ГОСТ 7798-70 |
|
15 |
Шайба 6 65Г 05 |
ГОСТ 6402-70 |
|
16 |
Фланец |
66-02.02.401 |
|
17 |
Втулка поворотная |
66-02.02.420А |
|
18 |
Кольцо |
БКГМ-070-00-52 |
|
19 |
Шток |
66-02.02.403 |
|
20 |
Шпонка 6х6х25 |
ГОСТ 23360-78 |
|
21 |
Винт установочный |
66-02.02.046 |
|
22 |
Проволока 1,6-0-С |
ГОСТ 3282-74 |
|
23 |
Рычаг переключения |
66-02.02.404 |
|
24 |

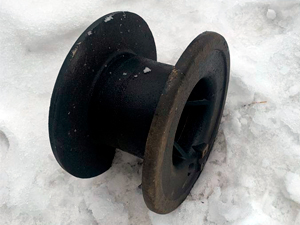

Барабан лебедки |
БМ-205.02.02.004 |
|
25 |
Шайба упорная 60 |
СТП 02-44-74 |
|
26 |
Болт 3М10х20.56.016 |
ГОСТ 7796-70 |
|
27 |
Планка |
БКГМ-070-00-33 |
|
28 |
Болт 3М8х20.56.016 |
ГОСТ 7796-70 |
|
29 |
Кольцо сальниковое |
БМ-205.02.02.013 |
|
30 |
Крышка |
БМ-205.02.02.006 |
|
31 |
Прокладка регулировочная |
66-02.02.054 |
|
32 |
Подшипник 7510К |
ГОСТ 333-79 |
|
33 |
Шпонка 12х8х56 |
ГОСТ 23360-78 |
|
34 |
Вал лебедки |
БМ-205.02.02.005 |
|
35 |
Шпонка 16х10х50 |
ГОСТ 23360-78 |
|
36 |
Шайба 10 65Г 05 |
ГОСТ 6402-70 |
|
37 |
Болт 4М10х20.56.016 |
ГОСТ 7796-70 |
|
38 |
Прокладка |
66-02.02.065 |
|
39 |
Крышка |
66-02.02.053 |
|
40 |
Сапун |
298430-П |
|
41 |
Прокладка |
66-02.02.073Б |
|
42 |
Колесо червячное |
66-02.02.100А |
|
43 |
Маслоуказатель |
66-02.02.600А |
|
44 |
Кольцо распорное |
66-02.02.017 |
|
45 |
Подшипник 7508А |
ГОСТ 333-79 |
|
46 |
Шайба упорная |
66-02.02.082 |
|
47 |
Втулка |
66-02.02.500А |
|
48 |
Гайка М16х1,5-7Н.6.016 |
ГОСТ 5916-70 |
|
49 |
Гайка М16х1,5х35.56.6.016 |
ГОСТ 7798-70 |
|
50 |
Болт 4М10х30.56.016 |
ГОСТ 7796-70 |
|
51 |
Крышка раздаточной коробки с лебедкой |
66-02.02.002 |
|
52 |
Вилка |
66-02.02.064А |
|
53 |
Вилка |
66-02.02.300Б |
|
54 |
Головка переключения |
66-02.02.066 |
|
55 |

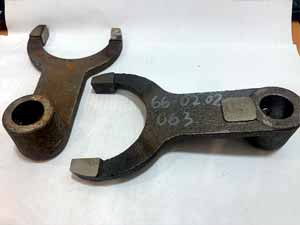

Вилка лебедки |
66-02.02.063Б |
|
56 |
Винт стопорный |
БКГМ-080-0072 |
|
57 |
Винт В-М10х8gxх12.22Н.01 |
ГОСТ 1476-84 |
|
58 |
Стопор переключения |
66-02.02.071 |
|
59 |
Штифт 5m6х16 |
ГОСТ 3128-70 |
|
60 |
Прокладка |
66-02.02.045 |
|
61 |
Стопор переключения |
66-02.02.068 |
|
62 |
Планка |
66-02.02.062 |
|
63 |
Пружина |
66-02.02.061 |
|
64 |
Шарик 10,319-60+/-100 |
ГОСТ 3722-81 |
|
65 |
Шток включения |
66-02.02.070А |
|
66 |
Шток включения |
66-02.02.072А |
|
67 |
Шток включения |
66-02.02.067А |
|
68 |
Прокладка |
66-02.02.077 |
|
69 |
Колпак предохранительный |
66-02.02.059А |
|
70 |
Болт 4М8х25.56.016 |
ГОСТ 7796-70 |
|
71 |
Шайба 8 65Г 05 |
ГОСТ 6402-70 |
|
72 |
Штифт 10m6х30 |
ГОСТ 3128-70 |
|
73 |
Рым-болт М-12 |
ГОСТ 4751-73 |
|
74 |
Шплинт 4х40.016 |
ГОСТ 397-79 |
|
75 |
Сальник в сборе |
51-1701210А |
|
76 |
Кольцо Б25 |
ГОСТ 13942-68 |
|
77 |
Фланец насоса |
66-02.02.010 |
|
78 |
Крышка |
66-02.02.015А |
|
79 |
Втулка насоса |
66-02.02.009А |
|
80 |
Прокладка |
66-02.02.058 |
|
81 |
Шайба упорная |
66-02.02.056 |
|
82 |
Прокладка |
66-02.02.016 |
|
83 |
Втулка червяка |
БКГМ-070-00-15 |
|
84 |
Кронштейн |
66-02.02.076 |
|
85 |
Кольцо сальниковое |
66-02.02.078 |
|
86 |
Корпус сальника |
66-02.02.075 |
|
87 |
Фланец ведомый |
66-02.02.085 |
|
88 |
Фланец ведущий |
66-02.02.086А |
|
89 |

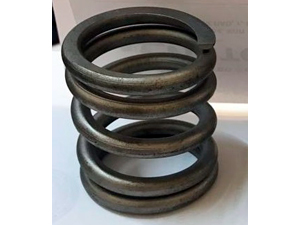

Пружина |
БКГМ-070-00-12Б |
|
90 |
Втулка распорная |
66-02.02.028 |
|
91 |
Прокладка |
66-02.02.029 |
|
92 |
Крышка |
66-02.02.027А |
|
93 |
Шайба упорная |
66-02.02.060 |
|
94 |
Гайка специальная |
66-02.02.022 |
|
95 |
Болт 4М10х25.56.0112 |
ГОСТ 7796-70 |
|
96 |
Колпак предохранительный |
66-02.02.200 |
|
97 |
Пломба 10/6,5 |
ГОСТ 19133-73 |
|
98 |
Крышка |
66-02.02.030А |
|
99 |
Болт 4М8х35.56.016 |
ГОСТ 7796-70 |
|
100 |
Шайба упорная |
66-02.02.055 |
|
101 |
Счетчик моточасов |
СЧ-103 |
|
102 |
Крышка редуктора |
66-02.02.900Б |
|
103 |
Втулка |
66-02.02.902Б |
|
104 |
Прокладка |
66-02.02.074 |
|
105 |
Шестерня |
66-02.02.1000 |
|
106 |
Прокладка |
66-02.02.007 |
|
107 |
Корпус редуктора счетчика |
66-02.02.800А |
|
108 |
Втулка |
66-02.02.802 |
|
109 |
Крышка |
66-02.02.042 |
|
110 |
Прокладка |
66-02.02.026 |
|
111 |
Чистильщик |
БМ-204.04.09.004А |
|
112 |
Прокладка |
66-02.02.043 |
|
113 |
Подшипник 7209 |
ГОСТ 333-79 |
|
114 |
Картер раздаточной коробки |
66-02.02.001 |
|
115 |
Амортизатор |
66-02.02.080А |
|
116 |
Подшипник 7308А |
ГОСТ 333-79 |
|
117 |
Пробка, кг, 1/2 |
СТП 02-36-72 |
|
118 |
Болт 4М10х40.56.016 |
ГОСТ 7796-70 |
|
119 |
Крышка |
66-02.02.092 |
|
120 |
Гайка М10-7Н.6.016 |
ГОСТ 5915-70 |
|
121 |
Втулка распорная |
66-02.02.057 |
|
122 |
Крышка |
66-02.02.011А |
|
123 |
Муфта фланца |
66-02.02.087 |
|
124 |
Шайба |
БМ-302А.03.01.003 |
|
125 |
Гайка специальная |
66-02.02.031 |
|
126 |
Вал |
66-02.02.014А |
|
127 |
Вал насоса |
66-02.02.008А |
|
128 |
Шестерня |
66-02.02.018Б |
|
129 |
Шестерня |
66-02.02.020А |
|
130 |
Втулка распорная |
66-02.02.021 |
|
131 |
Шайба регулировочная |
66-02.02.019 |
|
132 |
Втулка |
66-02.02.023 |
|
133 |
Подшипник 1209 |
ГОСТ 5720-75 |
|
134 |
Червяк |
66-02.02.024 |
|
135 |
Шестерня |
66-02.02.033А |
|
136 |
Шпонка 8х7х25 |
ГОСТ 23360-78 |
|
137 |
Шестерня |
66-02.02.034Б |
|
138 |
Шестерня |
66-02.02.036В |
|
139 |
Вал входной |
66-02.02.031Б |
|
140 |
Ось |
66-02.02.040 |
|
141 |
Прокладка |
66-02.02.035 |
|
142 |
Кольцо Б-62 |
ГОСТ 13943-68 |
|
143 |
Кольцо распорное |
66-02.02.038 |
|
144 |
Подшипник 206 |
ГОСТ 8338-75 |
|
145 |
Шестерня |
66-02.02.041Б |
|
146 |
Шайба упорная |
СТП 02-44-74 |
|
147 |
Шестерня |
66-02.02.037А |
|
148 |
Блок шестерен |
66-02.02.044Б |
|
149 |
Шестерня |
66-02.02.032А |
|
150 |
Втулка |
66-02.02.033-02 |
|
151 |
Шестерня |
66-02.02.005Б |
|
152 |
Кольцо Б-50 |
ГОСТ 13942-68 |
|
153 |
Шестерня |
66-02.02.006Б |
|
154 |
Шестерня |
66-02.02.013А |
|
155 |
Вал выходной |
66-02.02.004А |
|
156 |
Кольцо распорное |
66-02.02.012 |
|
157 |
Кольцо Б-80 |
ГОСТ 13943-68 |
|
158 |
Подшипник 208 |
ГОСТ 8338-75 |
|
159 |
Шпонка 10х8х40 |
ГОСТ 23360-78 |
|
160 |
Колодка тормозная |
БМ-205.02.02.400А |
|
161 |
Ось 6-8 в 12х70.35.2.32…37Ц6хр |
ГОСТ 9650-80 |
|
162 |
Рычаг |
БМ-205.02.02.300А |
|
163 |
Болт |
БМ-205.02.02.014 |
|
164 |
Шайба 12.02 Ст3.016 |
ГОСТ 1371-78 |
|
165 |
Пружина фрикциона |
БКГМ-072-00-4 |
|
166 |
Вилка |
БКГМ-124-08А |
|
167 |
Шплинт 2,5х25.016 |
ГОСТ 397-79 |
|
168 |
Ось 6-10в 12х30.35.2.32…37 Ц6хр |
ГОСТ 9650-80 |
|
169 |
Серьга |
БМ-205.02.02.012 |
|
170 |
Сепаратор |
66-02.02.730 |
|
171 |
Кольцо сальниковое |
66-02.02.723 |
|
172 |
Отводка фрикциона |
БМ-205.02.02.210А |
|
173 |
Подшипник 211 |
ГОСТ 8338-75 |
|
174 |
Кожух |
66-02.02.722А |
|
175 |
Шайба регулировочная |
66-02.02.704 |
|
176 |
Диск отжимной |
66-02.02.705 |
|
177 |
Барабан ведущий |
66-02.02.710 |
|
178 |
Диск ведущий |
БКГМ-072-00-2 |
|
179 |
Диски ведомый |
БКГМ-072-00-3 |
|
180 |
Кольцо распорное |
66-02.02.701 |
|
181 |
Диск нажимной |
БКГМ-072-02 |
|
182 |
Барабан ведомый |
66-02.02.703 |
|
183 |
Втулка |
66-02.02.702 |
|
184 |
Шайба 24.02ст.3.016 |
ГОСТ 11371-78 |
|
