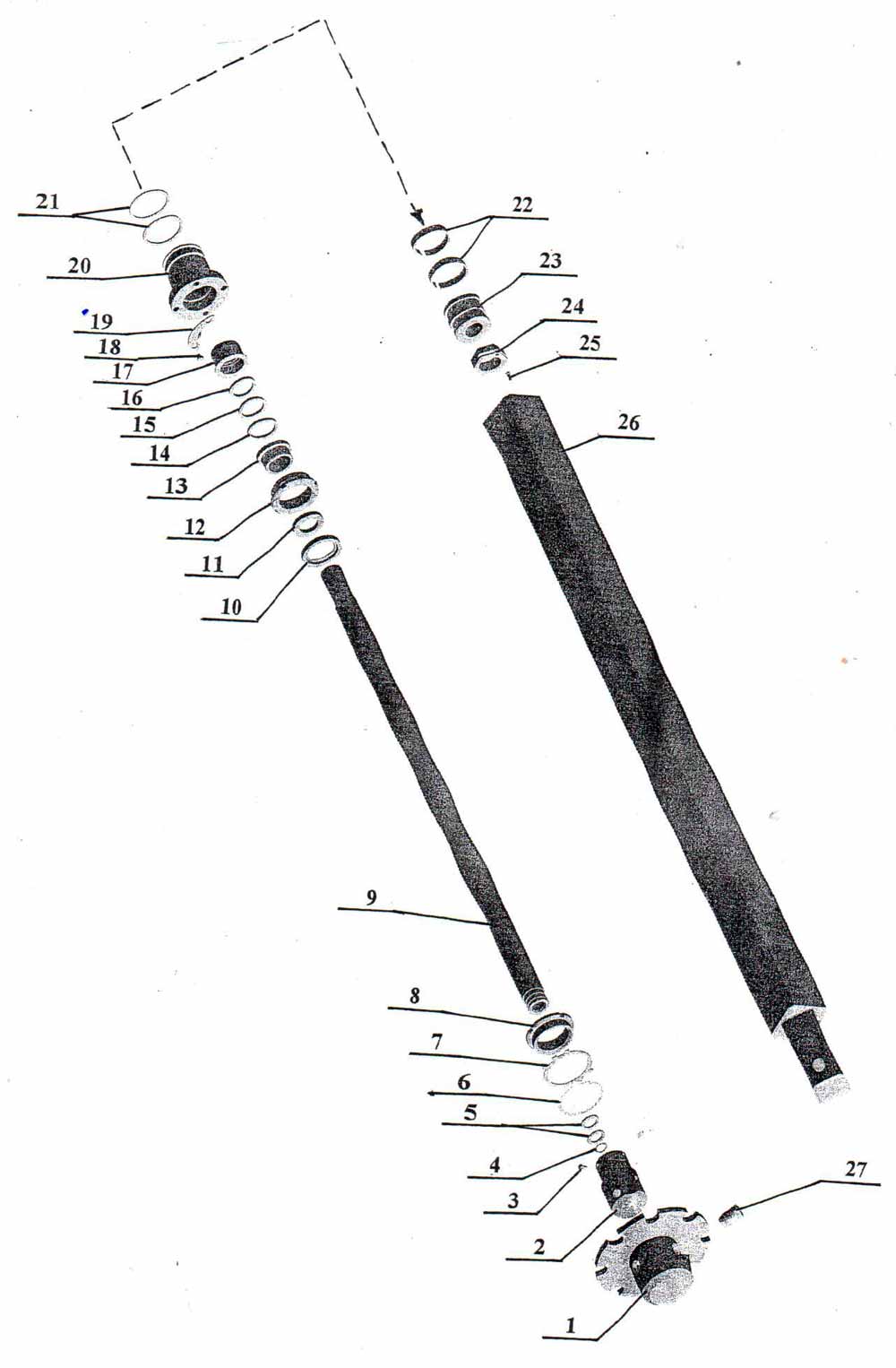

Штанга бурильная



№ рис. Наименование Обозначение Фото
1 Корпус 66-03.02.304
2 Головка БКМ-311.05.09.103
3 Винт стопорный БКМ-311.05.09.004
4 Кольцо 019-023-25-2-3 ГОСТ 9833-73
5 Кольцо 037-041-25-2-3 ГОСТ 9833-73
6 Прокладка регулировочная 66-02.02.054
7 Кольцо стопорное БКГМ-020-00-27
8 Гайка корпуса БКМ-311.05.09.003
9 Шток БКМ-311.05.09.106
10 Сальник гайки штанги БКГМ-023
11 Кольцо уплотнительное БКГМ-020-00-18
12 Гайка сальника БКГМ-020-00-2

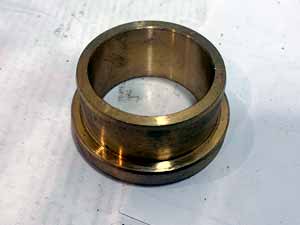

13 Втулка гайки БКГМ-020-00-10 Втулка гайки
X Втулка гайки
14 Кольцо нажимное КН-45х65-2 ГОСТ 22704-77
15 Манжета М 45х65-2 ГОСТ 22704-77
16 Кольцо опорное КО 45х65-2 ГОСТ 22704-77
17 Втулка сальника БКГМ-020-00-3
18 Болт 3М12х1,25х40.56.016 ГОСТ 7796-70
19 Пластина шплинтовочная БКГМ-020-00-15
20 Корпус сальника 66-03.09.001
21 Кольцо 070-080-58-2-2 ГОСТ 9833-73
22 Винт В1М6-8gx16.56.016 ГОСТ 17473-80
23 Гайка штока БКГМ-020-00-14Б

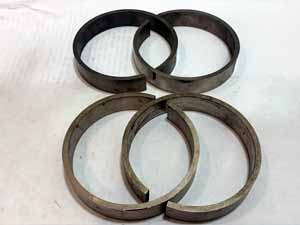

24 Кольцо прошневое 66-03.09.003 Кольцо прошневое
X Кольцо прошневое

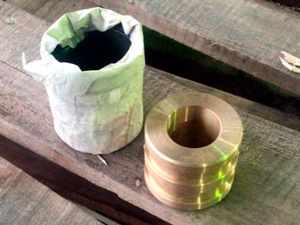

25 Поршень 66-03.09.002 Поршень
X Поршень
26 Штанга с хвостовиком 66-09.09.200
27 Палец предохранительнрый 66-03.02.002

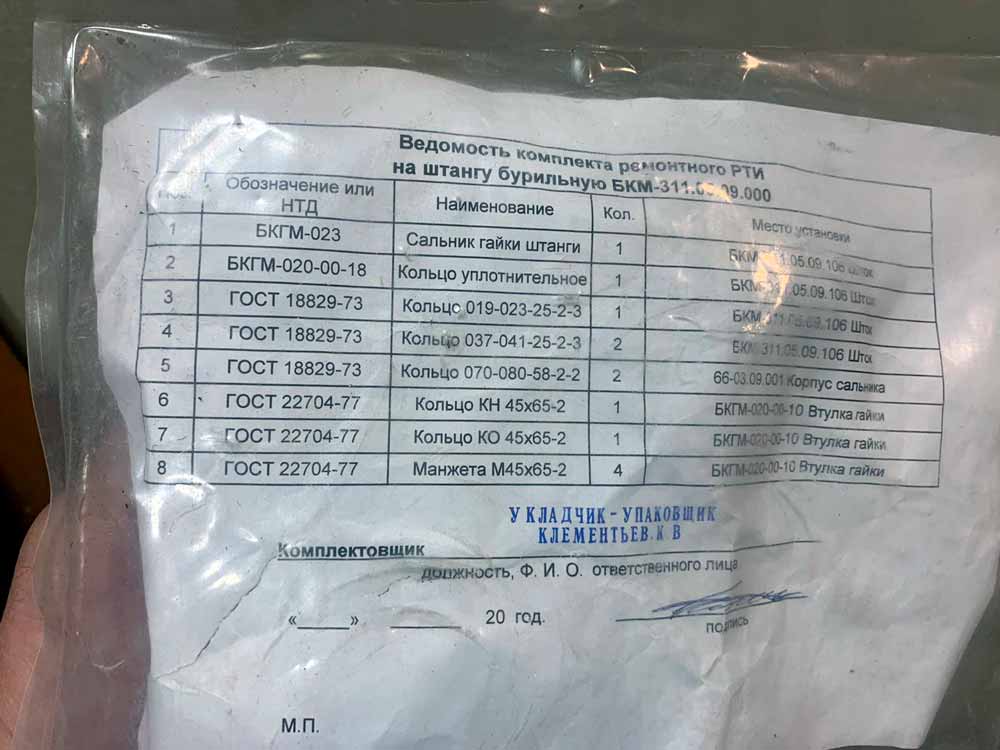

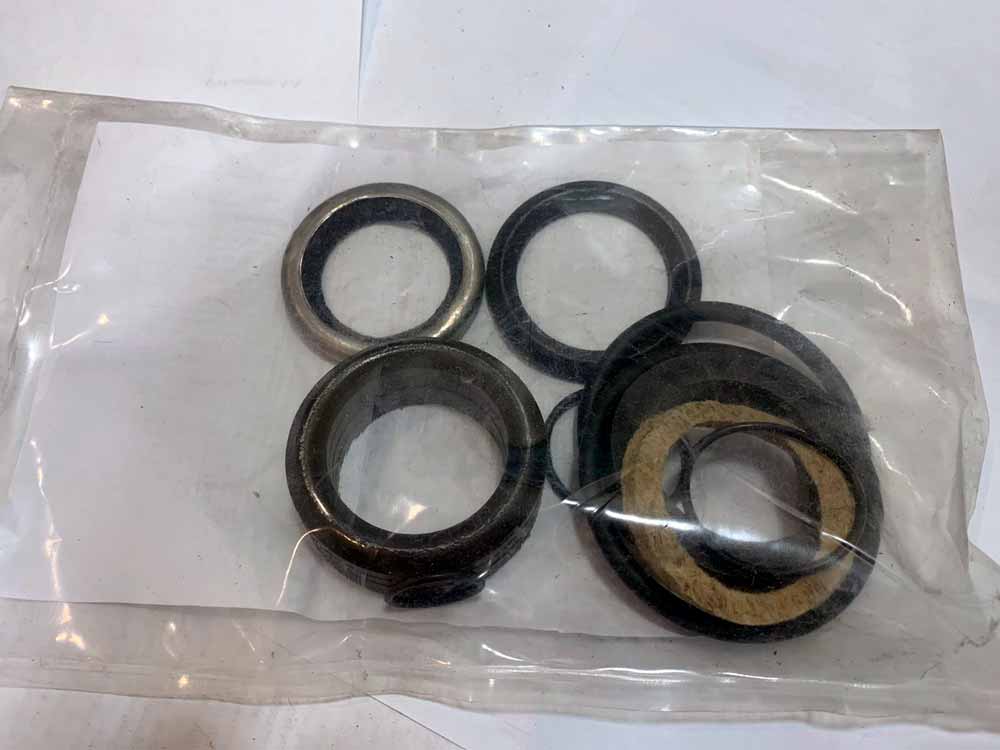

Ремкомплект на штангу

№ рис. Наименование Обозначение Фото
4 Кольцо 019-023-25-2-3 ГОСТ 9833-73
5 Кольцо 037-041-25-2-3 ГОСТ 9833-73
10 Сальник гайки штанги БКГМ-023
11 Кольцо уплотнительное БКГМ-020-00-18
14 Кольцо нажимное КН-45х65-2 ГОСТ 22704-77
15 Манжета М 45х65-2 ГОСТ 22704-77
16 Кольцо опорное КО 45х65-2 ГОСТ 22704-77


Ремкомплект штанги
