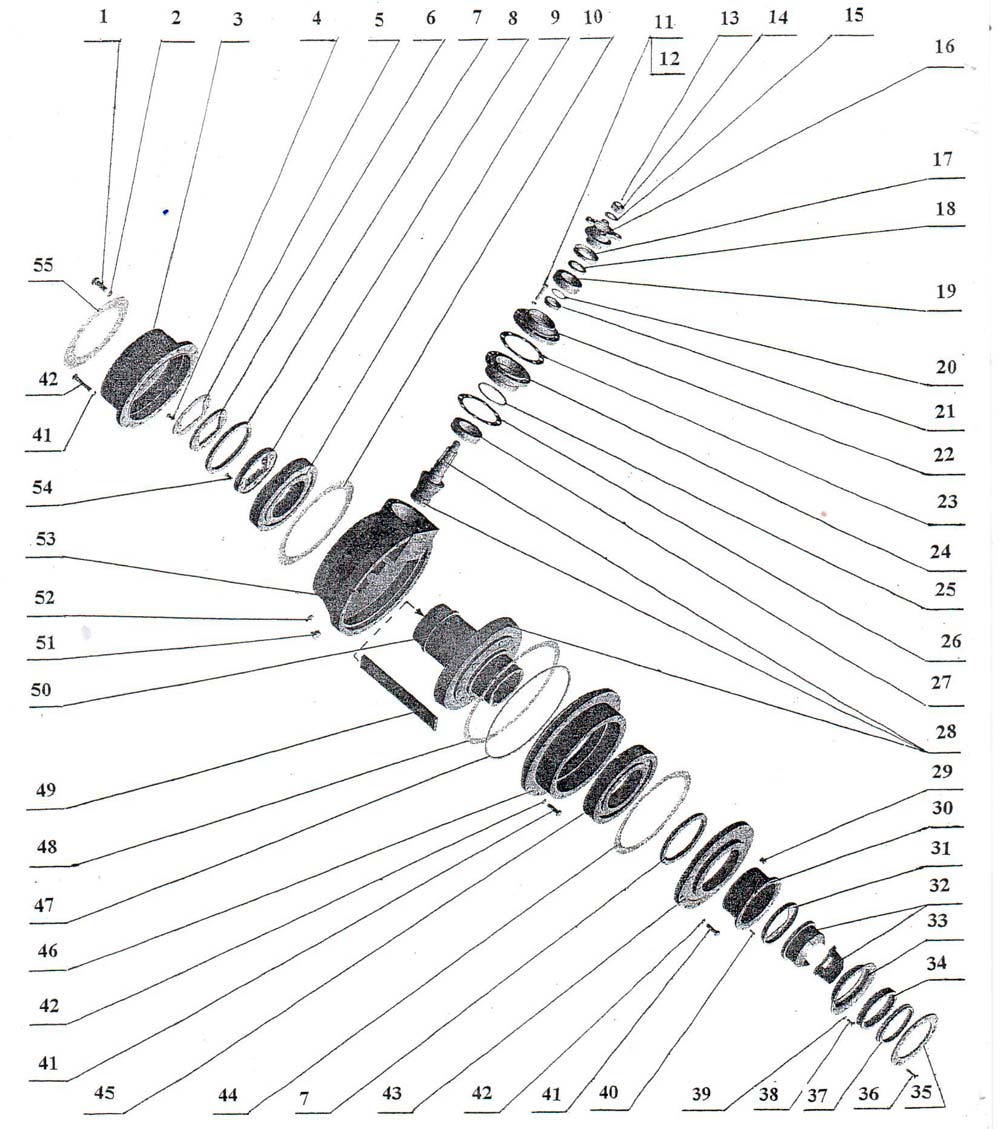

Вращатель



№ рис. Наименование Обозначение Фото
1 Болт М16-1,5х40.56.016 ГОСТ 6402-70
2 Шайба 16.65Г.05 ГОСТ 7798-70
3 Крышка верхняя БМ-302Б.09.50.003
4 Болт 3М8х20.556.016 ГОСТ 7796-70

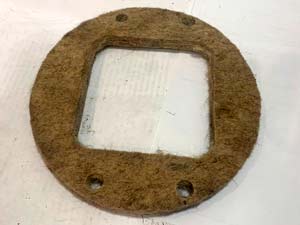

5 Кольцо уплотнительное БКГМ-030-00-16 Кольцо уплотнительное
X Кольцо уплотнительное
6 Манжета 1-160х190-4 ГОСТ 9752-79

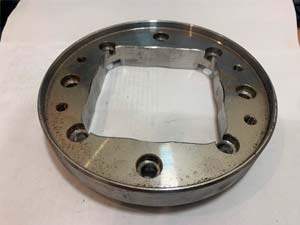

7 Крышка верхняя БМ-302Б.09.50.016 Крышка верхняя
X Крышка верхняя
8 Подшипник радиальный 228 ГОСТ 8338-75
9 Прокладка БМ-302Б.09.50.006
10 Шайба 10.65Г.05 ГОСТ 6402-70
11 Болт М10х50.56.016 ГОСТ 7798-70
12 Шплинт 4х40.006 ГОСТ 397-79
13 Гайка М24х1,5 292958-П
14 Шайба БМ-302А.03.01.003
15 Фланец карданного вала БМ-302Б.09.50.300
16 Сальник БМ-302Б.09.50.200
17 Шайба ведущей шестерни БКГМ-030-00-14
18 Подшипник 27308У1
19 Прокладка БМ-302Б.09.50.007
20 Кольцо распорное БМ-302Б.09.50.005
21 Крышка передняя БКГМ-030-00-8Б
22 Прокладка БКГМ-030-00-20
23 Муфта БМ-302А.03.01.004
24 Кольцо 074-080-36-2-3 ГОСТ 9833-73
25 Прокладка БКГМ-030-00-17-1
26 Прокладка БКГМ-030-00-17-2
27 Подшипник конический 27709-У1
28 Шестерни ведущая и ведомая с подшипником в сборе 53-2402020-12
29 Пробка БКГМ-030-00-39

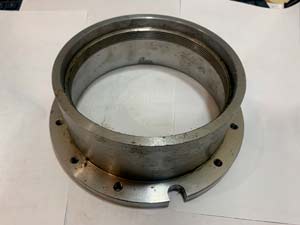

30 Корпус БМ-302А.09.40.006 Корпус
X Корпус

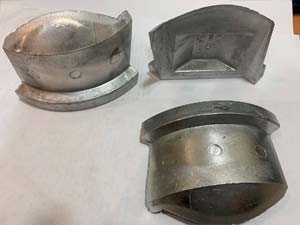

31 Шайба грязеочистителя БМ-302А.09.40.007 Шайба грязеочистителя
X Шайба грязеочистителя
32 Скребок БМ-302А.09.40.008
33 Стакан БМ-302А.09.40.009
34 Кольцо БМ-302А.09.40.005
35 Фланец БМ-302Б.09.40.011
36 Болт 5М8х35.56.016 ГОСТ 7796-70
37 Втулка БМ-302Б.09.40.012
38 Болт 4М8х20.56.016 ГОСТ 7796-70
39 Шайба 8.65Г.05 ГОСТ 6402-70
40 Штифт 6м6х12 ГОСТ 3128-70
41 Шайба 12.65Г.05 ГОСТ 6402-70
42 Болт М12х1.25х40.56.016 ГОСТ 7798-70
43 Фланец 66-03,.01,005Г
44 Прокладка фланца БКГМ-030-00-39А
45 Подшипник радиальный 230 ГОСТ 8338-75
46 Крышка БМ-302Б.09.50.002
47 Кольцо БМ-302Б.09.50.009
48 Прокладка БМ-302Б.09.50.008

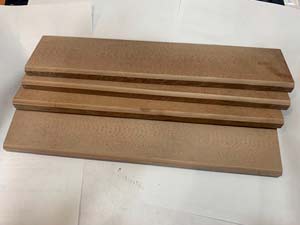

49 Вкладыш БМ-302Б.09.50.011-01 Вкладыш
X Вкладыш
50 Втулка нижней головки БМ-302Б.09.50.120
51 Пробка 1/2" СТП 02-36-72
52 Сапун БМ-302Б.02.02.260А
53 Корпус БМ-302Б.09.50.001
54 Винт В1 М8-gx20.56.016 ГОСТ 17473-80
55 Прокладка 66-03.01.007
